Was ist ASTM F136 Titan? Ein vollständiger Leitfaden zu Ti-6Al-4V ELI für die Herstellung medizinischer Implantate
ASTM F136 Titan ist eine der bekanntesten Titanlegierungsspezifikationen für chirurgische Implantatanwendungen. Vereinfacht ausgedrückt handelt es sich dabei um eine geknetete, geglühte Ti-6Al-4V ELI-Titanlegierung, auch bekannt als Titan der Güteklasse 23 oder UNS R56401. Laut ASTM deckt F136 die chemischen, mechanischen und metallurgischen Anforderungen für eine geglühte Titan-6-Aluminium-4-Vanadium-ELI-Knetlegierung ab, die bei der Herstellung chirurgischer Implantate verwendet wird. Zu den Produktformen gehören Bänder, Bleche, Platten, Stangen, Schmiedestangen und Drähte.
Für Käufer in der Medizingeräte-, Orthopädie-, Trauma-, Wirbelsäulen-, Dental- und Präzisionsbearbeitungsindustrie ist ASTM F136 nicht nur ein Materialname. Es handelt sich um eine Qualitätsreferenz. Ingenieuren und Einkaufsteams wird mitgeteilt, dass die Titanlegierung strengere Anforderungen erfüllen muss als gewöhnliches Industrietitan. Wenn in einer Zeichnung oder Bestellung „ASTM F136“ steht, bedeutet das normalerweise, dass der Kunde eine kontrollierte Chemie, zuverlässige mechanische Leistung, Rückverfolgbarkeit und implantatbezogene Dokumentation erwartet.
In diesem Artikel wird erklärt, was ASTM F136-Titan ist, warum es wichtig ist, wie es im Vergleich zu anderen Implantatmaterialien abschneidet und was B2B-Käufer vor der Beschaffung prüfen sollten.
Was bedeutet ASTM F136?
ASTM F136 ist eine Standardspezifikation für Titanknetlegierungen, die für chirurgische Implantatanwendungen verwendet werden. Die Legierung ist Ti-6Al-4V ELI, was bedeutet, dass sie etwa 6 % Aluminium und 4 % Vanadium enthält, wobei der Rest Titan ist. „ELI“ steht für „Extra Low Interstitial“.
Zwischengitterelemente wie Sauerstoff, Stickstoff, Kohlenstoff und Wasserstoff können die Duktilität, Zähigkeit und das Ermüdungsverhalten von Titan stark beeinflussen. Bei Implantatanwendungen sind diese Details wichtig, da das Material in Teilen verwendet werden kann, die wiederholter Belastung, maschineller Bearbeitung, Politur, Sterilisation und einem langfristigen Einsatz im menschlichen Körper standhalten müssen.
ASTM F136 steht in engem Zusammenhang mit ISO 5832-3, das Anforderungen und Prüfmethoden für die in chirurgischen Implantaten verwendete Ti-6Al-4V-Knetlegierung festlegt. Bei der internationalen Beschaffung können Käufer je nach regulatorischem Markt, internem Qualitätssystem und Endanwendung ASTM F136, ISO 5832-3 oder beides anfordern.
ASTM F136-Titan wird auch als Titan der Güteklasse 23 bezeichnet
ASTM F136 Titan wird oft mit mehreren Namen beschrieben:
ASTM F136 Titan
Ti-6Al-4V ELI
Titan Grad 23
Grad 23 Titan
UNS R56401
Implantatqualität Ti64 ELI
ISO 5832-3 Titanlegierung
Dies sorgt für einige Verwirrung bei den Käufern. Grad 23 ist nicht dasselbe wie Standard-Titan Grad 5, obwohl es sich bei beiden um Ti-6Al-4V-Legierungen handelt. Der Hauptunterschied besteht darin, dass Klasse 23 niedrigere interstitielle Grenzwerte aufweist und für anspruchsvollere medizinische oder Hochleistungsanwendungen gedacht ist.
Titan der Güteklasse 5 wird häufig in Luft- und Raumfahrt-, Industrie-, Schifffahrts- und Maschinenbaukomponenten verwendet. Titan der Güteklasse 23 wird häufiger ausgewählt, wenn eine verbesserte Zähigkeit, Duktilität und implantatbezogene Materialkontrolle erforderlich ist. Carpenter Technology weist darauf hin, dass Ti-6Al-4V ELI im Vergleich zu Standard-Ti-6Al-4V eine höhere Schadenstoleranz und Bruchzähigkeit aufweist.
Warum wird ASTM F136 Titan für Implantate verwendet?
ASTM F136-Titan wird bei der Implantatherstellung verwendet, da es ein ausgewogenes Verhältnis von Biokompatibilität, Festigkeit, Korrosionsbeständigkeit, Bearbeitbarkeit und Ermüdungsbeständigkeit bietet.
Die Medizingeräteindustrie wählt Materialien selten nur aufgrund einer einzigen Eigenschaft aus. Ein chirurgisches Implantatmaterial muss nicht nur stark sein; Außerdem muss es im Körper stabil, bei der Herstellung vorhersehbar und mit einer strengen Qualitätsdokumentation kompatibel sein. ASTM F136 Titan erfüllt diese Anforderung gut.
Im Vergleich zu handelsüblichem Reintitan bietet ASTM F136-Titan im Allgemeinen eine höhere Festigkeit. Dadurch eignet es sich für tragende oder hochbeanspruchte Implantatkomponenten. Im Vergleich zu Edelstahl bietet Titan eine geringere Dichte und eine ausgezeichnete Korrosionsbeständigkeit. Im Vergleich zu Kobalt-Chrom-Legierungen ist Titan leichter und für bestimmte Bauteilgeometrien oft einfacher zu bearbeiten.

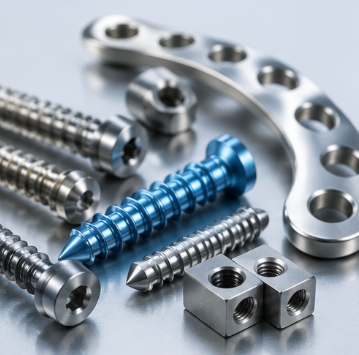

Zu den üblichen Anwendungen gehören orthopädische Schrauben, Knochenplatten, Wirbelsäulenimplantate, Geräte zur Traumafixierung, Zahnimplantatkomponenten, chirurgische Instrumente und medizinische Präzisionsteile. Für Dentalanwendungen kann Ti-6Al-4V ELI in ausgewählten Implantatkomponenten oder Prothesenteilen verwendet werden, bei denen Festigkeit und Präzisionsbearbeitung wichtig sind.
ASTM F136 vs. ASTM F67 Titan
ASTM F67 und ASTM F136 sind beide wichtige Standards für medizinisches Titan, aber sie sind nicht dasselbe.
ASTM F67 deckt unlegiertes Titan für chirurgische Implantatanwendungen ab, einschließlich Titan der Güteklasse 1, Güteklasse 2, Güteklasse 3 und Güteklasse 4. Hierbei handelt es sich um handelsübliche Reintitanqualitäten, das heißt, sie enthalten absichtlich kein Aluminium und Vanadium wie Ti-6Al-4V.
ASTM F136 hingegen deckt die Ti-6Al-4V ELI-Legierung ab. Es handelt sich um eine Alpha-Beta-Titanlegierung mit höherer Festigkeit als handelsübliches Reintitan.
Artikel | ASTM F67 | ASTM F136 |
|---|---|---|
Materialtyp | Kommerziell reines Titan | Ti-6Al-4V ELI-Titanlegierung |
Gemeinsame Note | Klasse 1–4 | Klasse 23 |
Hauptlegierungselemente | Titan, kontrollierte Verunreinigungen | Titan + Aluminium + Vanadium |
Stärke | Je nach Grad niedrig bis mittel | Höher |
Duktilität | Im Allgemeinen gut | Gut, mit ELI-Steuerung |
Typische Verwendung | Zahnimplantate, chirurgische Implantate, Teile, die reines Titan benötigen | Tragende Implantate, orthopädische Teile, zahnmedizinische/medizinische Komponenten |
Bei der B2B-Beschaffung hängt die Wahl von der Zeichnung, der Endverwendung, den behördlichen Anforderungen und der Kundenfreigabe ab. Ein Käufer sollte ohne technische Bestätigung nicht einfach ASTM F67 durch ASTM F136 oder umgekehrt ersetzen.
ASTM F136 vs. Titan der Güteklasse 5
Dies ist eine der häufigsten Beschaffungsfragen: Ist ASTM F136 dasselbe wie Titan der Güteklasse 5?
Die Antwort ist nein.
Beide Materialien basieren auf der Ti-6Al-4V-Chemie, aber ASTM F136 bezieht sich auf Ti-6Al-4V ELI, auch bekannt als Grade 23. Standard-Titan der Klasse 5 hat breitere Zwischengittergrenzen und ist in der Luft- und Raumfahrt sowie auf Industriemärkten häufiger anzutreffen.
Artikel | Titan der Güteklasse 5 | ASTM F136 Titan |
|---|---|---|
Gebräuchlicher Name | Ti-6Al-4V | Ti-6Al-4V ELI |
Grad | Klasse 5 | Klasse 23 |
Interstitielle Kontrolle | Standard | Extra niedriges Interstitial |
Typischer Markt | Luft- und Raumfahrt, Industrie, Ingenieurwesen | Medizinisches Implantat, medizinische Hochleistungsteile |
Dokumentationserwartung | Industrie- oder Luft- und Raumfahrtzertifikate | Rückverfolgbarkeit und Prüfung auf Implantatqualität |
Substitutionsrisiko | Nicht automatisch für Implantate geeignet | Geeigneter für implantatbezogene Spezifikationen |
Für medizinische Einkäufer ist diese Unterscheidung von entscheidender Bedeutung. Ein Lieferant bietet möglicherweise „Ti-6Al-4V“ zu einem niedrigeren Preis an, aber wenn die Bestellung ASTM F136 erfordert, ist Standardmaterial der Güteklasse 5 möglicherweise nicht akzeptabel.
ASTM F136 vs. 316LVM Edelstahl
Edelstahl 316LVM ist ein weiteres gängiges medizinisches Material. Es wird in chirurgischen Instrumenten, temporären Implantaten, Drähten, orthopädischen Geräten und medizinischen Präzisionskomponenten verwendet. Im Vergleich zu ASTM F136-Titan ist 316LVM normalerweise schwerer und weist ein geringeres Verhältnis von Festigkeit zu Gewicht auf, kann jedoch in bestimmten Anwendungen kostengünstiger und einfacher zu verarbeiten sein.
ASTM F136-Titan wird im Allgemeinen dann gewählt, wenn geringes Gewicht, Korrosionsbeständigkeit und langfristige Implantatkompatibilität Priorität haben. 316LVM kann ausgewählt werden, wenn Edelstahl aufgrund der Kosten, der Formbarkeit oder spezifischer Geräteanforderungen geeignet ist.
Für Käufer liegt die Entscheidung nicht nur darin, „welches Material besser ist“. Vielmehr kommt es darauf an, welches Material zum Gerätedesign, zum regulatorischen Weg, zur mechanischen Belastung, zum Herstellungsprozess und zum Preisziel passt.
ASTM F136 vs. CoCrMo-Legierung
Kobalt-Chrom-Molybdän-Legierungen wie CoCrMo werden häufig in orthopädischen Implantaten, Zahngerüsten und verschleißfesten Komponenten verwendet. Im Vergleich zu ASTM F136-Titan bietet CoCrMo im Allgemeinen eine höhere Härte und eine bessere Verschleißfestigkeit, ist aber auch dichter und schwieriger zu bearbeiten.
ASTM F136-Titan ist leichter, weist eine ausgezeichnete Korrosionsbeständigkeit auf und wird weithin für Implantatanwendungen akzeptiert. CoCrMo kann dort bevorzugt werden, wo Verschleißfestigkeit und hohe Härte von entscheidender Bedeutung sind, beispielsweise bei bestimmten Gelenk- oder Zahnprothesenanwendungen.
Für B2B-Käufer, die Implantatmaterialien beschaffen, ist es üblich, Titan-, Edelstahl- und Kobaltlegierungen miteinander zu vergleichen. Die beste Wahl hängt von der Funktion des Produkts, der Bearbeitungsmethode, der Oberflächenbehandlung und den gesetzlichen Anforderungen ab.
Wichtige Eigenschaften, die Käufern wichtig sind
Beim Kauf von ASTM F136-Titan ist den Käufern in der Regel mehr als nur der Name der Legierung wichtig. Wichtige Faktoren sind:
Chemische Zusammensetzung,
mechanische Eigenschaften,
Mikrostruktur,
Wärmebehandlungszustand,
Ultraschallprüfanforderungen,
Oberflächenzustand
, Maßtoleranz
, Geradheit und Rundheit,
Zertifikatsformat,
Schmelzequelle
, Chargenrückverfolgbarkeit
, Prüfbericht,
Schnitt- und Bearbeitungsverfügbarkeit

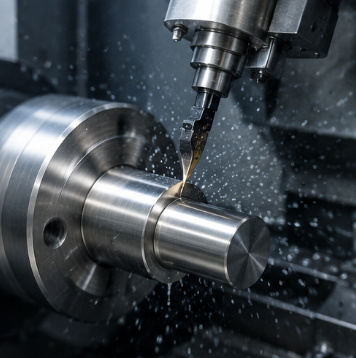

Ein medizinisches CNC-Bearbeitungsunternehmen legt beispielsweise großen Wert auf die Geradheit der Stangen, die Durchmessertoleranz und Oberflächenfehler. Ein Händler legt möglicherweise mehr Wert auf stabile Lagerbestände, wiederholbare Chargen, Zertifikatsgenauigkeit und einen flexiblen Zuschnittservice. Ein Hersteller medizinischer Implantate kann strenge Dokumentation, vollständige Rückverfolgbarkeit und konsistente mechanische Eigenschaften verlangen.
Hier kommt der Lieferantenauswahl eine große Bedeutung zu. Ein niedriger Preis ist nur dann sinnvoll, wenn das Material die Eingangskontrolle besteht und den endgültigen Herstellungsprozess des Geräts unterstützt.
Gängige Produktformen von ASTM F136 Titan
ASTM F136-Titan kann je nach Verarbeitungsweg des Käufers in verschiedenen Formen geliefert werden.
Stangen und Stangen werden häufig für die CNC-Bearbeitung von Schrauben, Stiften, Abutments, kleinen orthopädischen Komponenten, Dentalteilen und medizinischen Präzisionsteilen verwendet. Platten und Bleche können für Platten, Rahmen oder Komponenten verwendet werden, die gefräst und geformt werden müssen. Draht kann für bestimmte medizinische Anwendungen oder die Weiterverarbeitung verwendet werden. Schmiedestangen können für Anwendungen ausgewählt werden, die Warmbearbeitung oder geschmiedete Implantatteile erfordern.
Viele B2B-Einkäufer benötigen nicht nur „Material“, sondern auch produktionsreifes Material. Dies kann das Schneiden auf kurze Längen, das Anfasen, Schälen, Schleifen, Polieren oder das individuelle Verpacken umfassen. Für Kunden aus der Medizin- und Präzisionsfertigung können diese Mehrwertdienste den Abfall reduzieren und die Produktionseffizienz verbessern.
Sunxin liefert Titan- und medizinische Metallmaterialien für B2B-Kunden, die eine stabile Materialqualität, Chargenrückverfolgbarkeit und flexible Verarbeitungsunterstützung benötigen. Für ASTM F136-Titan fragen Käufer häufig nach Stangen, Stangen, Platten und zugeschnittenem Material entsprechend den Projektanforderungen. Diese Art der Lieferantenunterstützung ist besonders nützlich für Unternehmen der medizinischen Bearbeitung, Hersteller von Dentalkomponenten und Händler, die mehrere Spezifikationen bearbeiten.
Warum „Implant Grade“ nicht leichtfertig verwendet werden sollte
Auf vielen Websites wird der Begriff „Titan in Implantatqualität“ verwendet, Käufer sollten jedoch vorsichtig sein. „Implantatqualität“ allein reicht nicht aus. In einer seriösen Bestellung sollten der genaue Standard, die Güteklasse, die Produktform, die Größe, der Zustand, die Prüfanforderungen und die Zertifikatsanforderung genau angegeben werden.
Beispielsweise ist „Titansteg in Implantatqualität“ zu vage. Eine bessere Spezifikation wäre:
ASTM F136 Ti-6Al-4V ELI-Titanstab
Durchmesser: 12 mm
Zustand: geglüht
Oberfläche: geschliffen oder poliert
Zertifikat: EN 10204 3.1 / Mühlentestzertifikat
UT-Test: ggf. erforderlich
Länge: gemäß Bestellung
Dies reduziert Missverständnisse zwischen Käufer und Lieferant. Es hilft Qualitätsteams auch dabei, das Material anhand der korrekten Norm zu überprüfen.
Welche Dokumente sollten Käufer anfordern?
Für ASTM F136-Titan sollten B2B-Käufer in der Regel ein Materialprüfzertifikat anfordern. Abhängig von der Anwendung können auch Dokumente zur chemischen Zusammensetzung, mechanischen Testergebnissen, Schmelznummer, Chargennummer, Wärmebehandlungsbedingung, Maßprüfung, Ultraschallprüfung, Oberflächenprüfung und Rückverfolgbarkeitsdokumenten angefordert werden.
Bei medizinischen Anwendungen ist die Dokumentation kein kleines Detail. Wenn das Material nicht eindeutig zurückverfolgt werden kann, kann es bei Kundenaudits, Eingangskontrollen oder behördlichen Überprüfungen zu Problemen kommen.
Ein zuverlässiger Lieferant sollte vor der Bestellung erläutern können, welche Unterlagen zur Verfügung gestellt werden können. Dies ist besonders wichtig für Händler, da sie möglicherweise technische Fragen von nachgelagerten Kunden beantworten müssen.
Häufige Fehler bei der Beschaffung
Ein häufiger Fehler besteht darin, Klasse 5 mit ASTM F136 zu verwechseln. Standard-Ti-6Al-4V mag auf dem Papier ähnlich aussehen, ist aber für implantatbezogene Bestellungen nicht automatisch akzeptabel.
Ein weiterer Fehler besteht darin, sich nur auf die chemische Zusammensetzung zu konzentrieren und dabei mechanische Eigenschaften und metallurgische Anforderungen zu ignorieren. Für medizinisches Titan reicht Chemie allein nicht aus.
Ein dritter Fehler besteht darin, bei Lieferanten einzukaufen, die keine eindeutige Rückverfolgbarkeit bieten können. Dies sieht am Anfang vielleicht günstiger aus, kann aber später zu ernsthaften Risiken führen.
Ein vierter Fehler besteht darin, dass die Produktform nicht bestätigt wird. ASTM F136 deckt bearbeitete Formen wie Bänder, Bleche, Platten, Stangen, Schmiedestangen und Drähte ab. Käufer sollten klar angeben, welches Formular sie benötigen und wie es verarbeitet wird.
So wählen Sie einen ASTM F136-Titanlieferanten aus
Ein guter Lieferant sollte sowohl Materialstandards als auch echte Fertigungsanforderungen verstehen. Für B2B-Kunden sollte der Lieferant in der Lage sein, die technische Kommunikation zu unterstützen und nicht nur einen Preis anzugeben.
Bevor Käufer eine Bestellung aufgeben, sollten sie prüfen, ob der Lieferant den erforderlichen Standard, den stabilen Größenbereich, das Zertifikat, den Zuschnittservice, die Verpackung, die Exportdokumente und die Fähigkeit zur wiederholten Lieferung bereitstellen kann.
Für Käufer, die medizinische Teile bearbeiten, sind Oberflächenbeschaffenheit und Maßhaltigkeit besonders wichtig. Eine schlechte Oberflächenqualität kann zu mehr Bearbeitungsausschuss führen. Eine instabile Toleranz kann die CNC-Effizienz beeinträchtigen. Inkonsistente Chargen können zu Problemen bei der Kundenfreigabe führen.
Die Rolle von SUNXIN als Lieferant medizinischer und leistungsstarker Metallmaterialien besteht darin, Kunden bei der Beschaffung geeigneter Titan-, Edelstahl-, Kobaltlegierungs- und Speziallegierungsmaterialien entsprechend den Anwendungsanforderungen zu unterstützen. Bei ASTM F136-Titanprojekten liegt der praktische Wert nicht nur im Material selbst, sondern auch in der Unterstützung bei Spezifikationsbestätigung, Zuschnitt, Identifizierung, Inspektion und exportfähiger Dokumentation.
❓️FAQ
1. Ist ASTM F136 dasselbe wie Titan der Güteklasse 23?
Ja. ASTM F136-Titan ist allgemein als Titan der Güteklasse 23 oder Ti-6Al-4V ELI bekannt. Es handelt sich um die Version der Ti-6Al-4V-Legierung mit besonders geringer Interstitalität.
2. Ist ASTM F136 dasselbe wie Titan der Güteklasse 5?
Nein. Grad 5 ist Standard-Ti-6Al-4V, während sich ASTM F136 auf Ti-6Al-4V ELI bezieht, auch bekannt als Grad 23. ASTM F136 verfügt über eine strengere Kontrolle interstitieller Elemente und wird häufig für Implantatanwendungen verwendet.
3. Wofür wird ASTM F136 Titan verwendet?
Es wird für chirurgische Implantate, orthopädische Komponenten, Geräte zur Traumafixierung, Wirbelsäulenimplantate, Dentalkomponenten, medizinische Präzisionsteile und andere Anwendungen verwendet, die eine hohe Festigkeit, Korrosionsbeständigkeit und implantatbezogene Materialkontrolle erfordern.
4. Was bedeutet ELI in Ti-6Al-4V ELI?
ELI bedeutet Extra Low Interstitial. Es bezieht sich auf eine strengere Kontrolle von Elementen wie Sauerstoff, Stickstoff, Kohlenstoff und Wasserstoff, die Duktilität, Zähigkeit und Ermüdungsverhalten beeinflussen können.
5. Ist ASTM F136 Titan biokompatibel?
ASTM F136-Titan wird häufig in implantatbezogenen Anwendungen verwendet, da Ti-6Al-4V ELI eine gute Biokompatibilität, Korrosionsbeständigkeit und mechanische Leistung aufweist. Die endgültige Biokompatibilität des Geräts hängt jedoch auch von Design, Herstellung, Reinigung, Oberflächenbehandlung und behördlicher Validierung ab.
6. Kann ASTM F136-Titan für Zahnimplantate verwendet werden?
Es kann in zahnmedizinischen und medizinischen Komponenten verwendet werden, für die Ti-6Al-4V ELI spezifiziert ist. Viele Zahnimplantate verwenden jedoch auch kommerziell reines Titan gemäß Standards wie ASTM F67. Das richtige Material hängt vom Design und den gesetzlichen Anforderungen ab.
7. Was sollten Käufer vor der Bestellung von ASTM F136-Titan bestätigen?
Käufer sollten Standard, Qualität, Größe, Form, Zustand, Toleranz, Oberflächenbeschaffenheit, Zertifikatsanforderungen, Prüfanforderungen, Menge, Verpackung und Rückverfolgbarkeit bestätigen.
8. Kann ASTM F136 ASTM F67 ersetzen?
Nicht automatisch. ASTM F136 ist eine Ti-6Al-4V ELI-Legierung, während ASTM F67 kommerziell reines Titan ist. Der Austausch sollte erst nach technischer und behördlicher Bestätigung erfolgen.
Abschluss
ASTM F136 Titan ist eine Hochleistungs-Titanlegierung in Implantatqualität für Ti-6Al-4V ELI, auch bekannt als Titan der Güteklasse 23. Es wird wegen seiner Festigkeit, Korrosionsbeständigkeit, Biokompatibilität und strengeren Kontrolle interstitieller Elemente geschätzt. Für B2B-Käufer ist das Verständnis von ASTM F136 von entscheidender Bedeutung, da Materialname, Standard, Produktform, Zertifikat und Rückverfolgbarkeit Einfluss darauf haben, ob das Material für die medizinische Herstellung akzeptiert werden kann.
Bei der Beschaffung von ASTM F136-Titan sollten Käufer vage Beschreibungen wie „medizinisches Titan“ oder „Titan in Implantatqualität“ ohne klare Norm vermeiden. Der sicherste Ansatz besteht darin, die genaue Spezifikation zu definieren, die Dokumentation zu bestätigen und mit einem Lieferanten zusammenzuarbeiten, der sowohl die Materialstandards als auch die tatsächlichen Produktionsanforderungen versteht.
Für Hersteller, Bearbeitungsunternehmen, Händler und Zulieferer medizinischer Komponenten kann SUNXIN ASTM F136-Titan und andere medizinische Metallmaterialien mit praktischer Beschaffungs-, Verarbeitungs- und Dokumentationsunterstützung für internationale B2B-Projekte unterstützen.
